全系列高压陶瓷电容器技术解析 以102M 4kV P10瓷片电容为例

高压陶瓷电容器作为电子电路中的关键被动元件，广泛应用于电力系统、工业控制、通信设备和家用电器等领域。其中，瓷片电容以其体积小、耐压高、稳定性好等特点，成为高压场景下的首选。本文将围绕“全系列高压陶瓷电容器”展开，重点解析型号102M4kV P10瓷片电容的技术参数、性能特点及应用场景。

一、高压陶瓷电容器概述

高压陶瓷电容器通常指额定电压在1kV以上的陶瓷介质电容器。按介质类型可分为NPO（COG）、X7R、Y5V等，其中NPO温度系数最小，适用于高频高稳定电路；X7R适用于中等稳定电路；Y5V容量大但稳定性较差。全系列产品覆盖100pF至10μF容量范围，电压等级从1kV到50kV，封装形式包括径向引线、轴向引线、贴片及螺栓式等。

二、型号102M4kV P10解读

1. 102：代表标称容量为10×10² pF = 1000pF = 1nF。

1. M：容量偏差±20%。

1. 4kV：额定直流工作电压4000V（部分交流场景需降额使用）。

1. P10：通常指引线间距10mm，或特定系列代码（如P系列高压瓷片）。

该型号属于高压瓷片电容中的小容量规格，适用于COG或X7R介质，具有低损耗、高绝缘电阻和优异的高频特性。

三、关键性能参数

• 额定电压：4kV DC（可承受短时脉冲过压）
• 容量范围：1000pF ±20%
• 介质损耗：≤0.15%（1MHz下）
• 绝缘电阻：≥10^4 MΩ

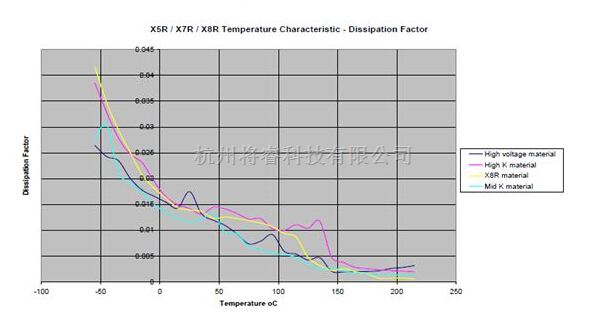

• 温度特性：-55℃～+125℃（若为X7R）
• 耐湿性：符合IEC 60384-14标准

四、典型应用场景

1. 开关电源吸收电路：抑制尖峰脉冲，保护功率器件。
2. 高压滤波：在X光机、激光电源中平滑高压直流。
3. 耦合与旁路：高频高压信号传输。
4. 电力避雷器：用于浪涌保护。
5. 汽车点火系统：耐受高脉冲电压。

五、选型与使用注意事项

• 降额使用：交流场合建议工作电压不超过额定值的50%。
• 频率特性：高频下容量衰减，需参考厂商曲线。
• 机械应力：引线弯折易导致陶瓷开裂，安装时需避免。
• 焊接温度：波峰焊不超过260℃，时间＜5s。

六、市场主流全系列概览

常见高压瓷片系列包括：

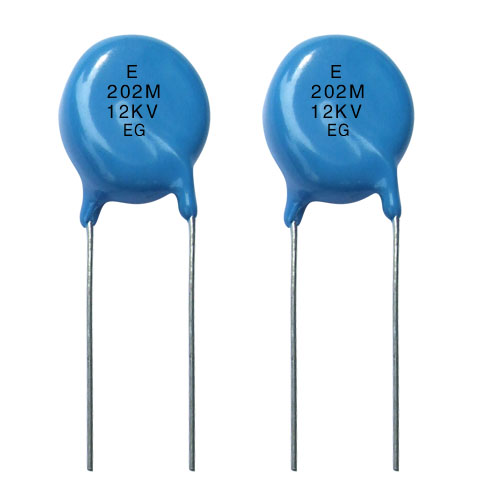

• 低压系列：1kV、2kV、3kV（如102M2kV）
• 中高压系列：4kV、6kV、10kV（如102M4kV P10）
• 超高压系列：15kV、20kV、30kV（螺栓式）
• 安规系列：Y1/Y2电容（如222M400VAC）

七、

高压陶瓷电容器在全系列电子设计中不可或缺。正确理解型号代码（如102M4kV P10）的参数含义，结合介质特性、电压降额和机械安装要求，可显著提升电路可靠性与寿命。随着新能源和智能电网发展，高压瓷片电容将向更高耐压、更小体积和更高温度稳定性方向演进。
